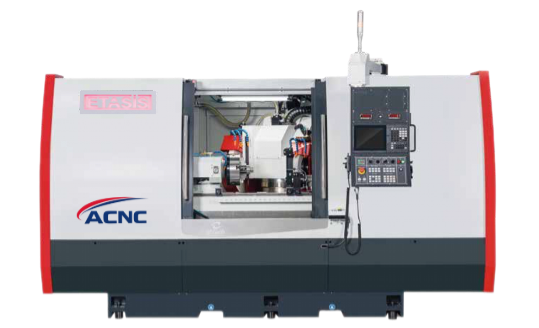

EGP-B Serisi CNC Silindirik İç ve Dış Taşlama Merkezlerimiz, hassas iç ve dış taşlama operasyonları için olağanüstü doğruluk ve çok yönlülük sunmak üzere tasarlanmıştır. Gelişmiş i-Grind CNC kontrol ünitesi ile donatılarak karmaşık geometrilere sahip parçaların üretiminde mükemmel performans gösterir.
i-Grind Grafik Diyalog Arayüzü - Otomatik taşlama taşı rendeleme ve kompanzasyon için gelişmiş fonksiyonlar içeren, sezgisel grafik kullanıcı arayüzü ile diyalog programlama yetenekleri sunar, optimal taşlama taşı performansı ve uzatılmış takım ömrü sağlar.
İç/Dış Düzlük Ofset Fonksiyonu - Hem iç hem de dış düzlük sapmalarını kompanze eden sofistike ofset fonksiyonelliği ile donatılmıştır, tüm işleme operasyonlarında üstün boyutsal doğruluk sağlar.
Yüksek Çözünürlüklü Eksen Kontrolü - X & Z ekseni hareketi olağanüstü 0.0001mm (0.1 mikron) minimum çözünürlük ile, en zorlu taşlama uygulamaları için ultra hassas konumlandırma kabiliyeti sağlar.
Veri Yönetim Sistemi - Operatörlerin tekrarlayan üretim çalıştırmaları için taşlama programlarını verimli bir şekilde kaydetmesine, geri almasına ve yönetmesine olanak tanıyan, uzun süreli kullanım için kapsamlı veri yükleme ve depolama fonksiyonu.
Anında Rendeleme Fonksiyonu - Makine kurulum süresini minimize etmek ve optimal taşlama taşı durumunu korumak için tasarlanmış hızlı erişimli rendeleme kabiliyeti, operasyonlar arasında duruş süresini azaltır.
Akıllı Akım İzleme - Makine koruması için çarpışma kontrol fonksiyonu ile entegre olan, aynı zamanda operasyon sırasında yük değişimlerini sürekli izleyen, otomatik olarak makine kurulum süresini azaltan ve potansiyel hasarı önleyen gelişmiş akım göstergesi.
MPG Program Simülasyonu - Hatasız operasyon sağlamak ve maliyetli hataları önlemek için çevrim başlangıcından önce Manuel Puls Jeneratörü (MPG) ile taşlama programlarını simüle etme ve doğrulama yeteneği.

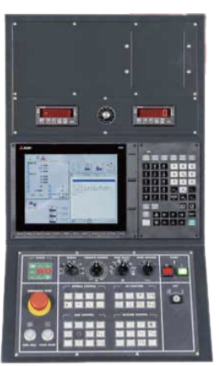

Geniş Format Operasyon Paneli - Kaba, orta ve ince taşlama değerleri dahil olmak üzere kapsamlı taşlama çevrimi programlama seçenekleri ile 10.4" yüksek çözünürlüklü ekrana sahip geniş operasyon paneli, kullanım kolaylığını korurken operasyonel verimliliği ve esnekliği önemli ölçüde artırır.
Daldırmalı Taşlama - Tutarlı çap kontrolü ile hassas silindirik yüzeyler oluşturmak için düz radyal ilerleme taşlama operasyonu.
Dış Çap + Radyüs + Yüzey - Tek bir kurulumda karmaşık profil üretimi için kombine dış çap, radyüs ve yüzey taşlama operasyonu.
Form Taşlama - Yüksek doğrulukla özel konturlu yüzeyler ve karmaşık geometrik profiller oluşturmak için özelleştirilmiş taşlama çevrimi.
Diş Taşlama - Üstün yüzey kalitesi ve boyutsal doğrulukla yüksek kaliteli dış dişler üretmek için hassas diş taşlama operasyonu.
Dış Çap + Ön Yüzey - Gelişmiş üretkenlik ve diklik için dış çap ve ön yüzey yüzeylerinin eşzamanlı taşlanması.
Dış Çap + Radyüs + Yüzey - Karmaşık parça geometrileri için dış çap, radyüs geçişi ve yüzey işlemeyi birleştiren gelişmiş çok yüzeyli taşlama.
Form Profil Taşlama - Olağanüstü yüzey kalitesi ile karmaşık açılı ve konturlu profiller oluşturmak için sofistike form taşlama kabiliyeti.
İç Delik Taşlama - Delik uygulamaları için tam iç taşlama çevrimi, tüm uzunluk boyunca tutarlı delik çapı ve yüzey kalitesi sağlar.
2 Kademeli Düz Delik - Hassas çap geçişleri ve omuz konumlandırma ile kademeli delik konfigürasyonları oluşturmak için çok çaplı iç taşlama operasyonu.
İç Delik Taşlama (Genişletilmiş Versiyon) - Üstün silindiriklik gerektiren daha uzun delik uygulamaları için genişletilmiş yeteneklere sahip geliştirilmiş iç taşlama çevrimi.
İç Radyüs Oluklama - Kontrollü geometri ve mükemmel yüzey kalitesi ile hassas radyüs olukları ve iç köşe radyüsleri oluşturmak için özelleştirilmiş iç taşlama fonksiyonu.
| KATEGORİ | ÖZELLİK | BİRİM | EGP-3260B | EGP-32100B | EGP-32150B | EGP-3860B | EGP-38100B | EGP-38150B | EGP-5060B | EGP-50100B | EGP-50150B |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Taşlama | |||||||||||
| Taşlama | Tabla üzeri salınım | mm | φ320 | φ320 | φ320 | φ380 | φ380 | φ380 | φ500 | φ500 | φ500 |
| Puntalar arası mesafe | mm | 600 | 1000 | 1500 | 600 | 1000 | 1500 | 600 | 1000 | 1500 | |
| Maks. taşlama çapı | mm | φ300 | φ300 | φ300 | φ360 | φ360 | φ360 | φ480 | φ480 | φ480 | |
| Puntalar arası maks. yük | kg | 150 | |||||||||
| Mil ve kızak tablası arası merkez mesafesi | mm | 162 | 192 | 255 | |||||||
| Dış Taşlama | |||||||||||
| Dış Taşlama | Taş Çapı × Genişlik × Delik | mm | T1: φ510×50×φ152.4 T2: φ405×50×φ152.4 |
T1: φ510×50×φ152.4 T2: φ405×50×φ152.4 |
T1: φ510×50×φ152.4 (45m/s) T2: φ405×50×φ152.4 (33m/s) |
||||||
| Motor anma gücü / maks. tork | kW/Nm | 7.5 / 49 | |||||||||
| Taş hızı | rpm | 1650 | |||||||||
| İç Taşlama | |||||||||||
| İç Taşlama | İç taşlama mili çapı | mm | T3: 90 (Ops.100) | ||||||||
| Motor anma gücü / maks. tork | kW/Nm | 3.0 / 9.8 (Ops. Gömülü mil) | |||||||||
| İç taşlama mili hızı | rpm | 8000 ~ 50000 (Ops. Gömülü mil) | |||||||||
| Makine | |||||||||||
| Makine | Net Ağırlık | kg | 6300 | 7300 | 8500 | 6500 | 7500 | 8700 | 7000 | 8000 | 9200 |
| Brüt Ağırlık | kg | 6800 | 8000 | 9200 | 7000 | 8100 | 9400 | 7500 | 8600 | 9900 | |
| Makine Boyutu (U×G×Y) | mm | 3700×2950×2100 | 4500×2950×2100 | 5800×2950×2100 | 3700×2950×2100 | 4500×2950×2100 | 5800×2950×2100 | 3700×2950×2100 | 4500×2950×2100 | 5800×2950×2100 | |
| EGP-B | A | B | C | D | E | F | G | H | I |
|---|---|---|---|---|---|---|---|---|---|
| 3260/3860 | 3700 | 1800 | 2760 | 1270 | 1010 | 585 | 325 | 480 | 1000 |
| 32100/38100 | 4500 | 1800 | 2760 | 1670 | 1410 | 985 | 725 | 480 | 1000 |
| 32150/38150 | 5804 | 1800 | 2760 | 2270 | 2010 | 1585 | 1325 | 480 | 1000 |
| 5060 | 3700 | 1900 | 2760 | 1270 | 1010 | 585 | 325 | 480 | 1000 |
| 50100 | 4500 | 1900 | 2760 | 1670 | 1410 | 985 | 725 | 480 | 1000 |
| 50150 | 5804 | 1900 | 2760 | 2270 | 2010 | 1585 | 1325 | 480 | 1000 |
EGP-B Serisi CNC Silindirik İç ve Dış Taşlama Merkezleri hakkında detaylı bilgi için teknik ekibimizle iletişime geçin
