CNC Dikey İşleme Merkezlerimiz, geniş kapsamlı üretim operasyonları için olağanüstü hassasiyet ve çok yönlülük sunmak üzere tasarlanmıştır. Bu gelişmiş sistemler, delme, karmaşık kalıp imalatı, yüksek hassasiyetli frezeleme ve detaylı cep frezeleme uygulamalarında mükemmel performans göstererek modern üretim ortamları için ideal çözümler sunar.
CNC Dikey İşleme Merkezleri, karmaşık üretim operasyonlarını olağanüstü hassasiyetle gerçekleştirmek için bilgisayarlı sayısal kontrol teknolojisini kullanan gelişmiş hassas tezgah makineleridir. Bu sofistike sistemler, işleme programlarını saklayan ve yürüten entegre bilgisayar kontrol üniteleri ile donatılmış olup otomatik ve tekrarlanabilir üretim süreçlerini mümkün kılar.
CNC Dikey İşleme Merkezlerinin başlıca avantajlarından biri, tek bir kurulum içerisinde birden fazla farklı operasyonu gerçekleştirebilme yetenekleridir. Bu özellik, iş parçalarını farklı makineler arasında yeniden konumlandırma veya transfer etme ihtiyacını ortadan kaldırarak kurulum süresini önemli ölçüde azaltır, taşıma hatalarını minimize eder ve genel üretim verimliliğini artırır.
Bu işleme merkezleri, özellikle kalıp ve maden kalıbı imalat endüstrisi için son derece uygundur. Karmaşık geometrilerin, kompleks boşlukların ve yüksek hassasiyetli bileşenlerin üretiminde mükemmel performans gösterirler. Çok yönlülükleri ve doğrulukları, kalıp imalatı ve işleme uygulamalarında tutarlı kalite ve boyutsal hassasiyet gerektiren üreticiler için vazgeçilmez araçlar haline getirir.
Entegre otomatik kapanma sistemi, boşta bekleme sürelerinde enerji tüketimini önemli ölçüde azaltarak işletme maliyetlerini düşürür ve sürdürülebilir üretimi destekler
Yüksek kapasiteli otomatik takım değiştirici, operasyonlar arasında kesintisiz geçişler sağlayarak duruş sürelerini minimize eder ve verimliliği maksimize eder
Mesafe tabanlı otomatik yağlama teknolojisi, bakım aralıklarını gerçek hareket mesafesine göre optimize ederek parça ömrünü uzatır ve tutarlı performans sağlar
Dahili talaş konveyörü ve toplama sistemi temiz çalışma koşullarını korur ve manuel müdahale gereksinimlerini azaltır
Uzun vadeli güvenilirlik, boyutsal stabilite ve sürekli doğruluk sağlamak için dünya standartlarında malzeme ve bileşenler kullanılarak üretilmiştir
Opsiyonel döner eksen entegrasyonu, karmaşık çok yüzeyli işleme operasyonlarını mümkün kılarak üretim olanaklarını genişletir
Sektör lideri FANUC, SIEMENS ve MITSUBISHI CNC kontrol sistemleri ile uyumludur; operasyonel tercihlerinize göre özelleştirme imkanı sunar
Güçlendirilmiş gövde yapısı, titreşimi etkili şekilde sönümleyerek ağır kesim operasyonları sırasında bile üstün yüzey kalitesi sağlar
Maksimum rijitlik ve yük kapasitesi gerektiren uygulamalar için opsiyonel box way kızak konfigürasyonu ile mevcuttur

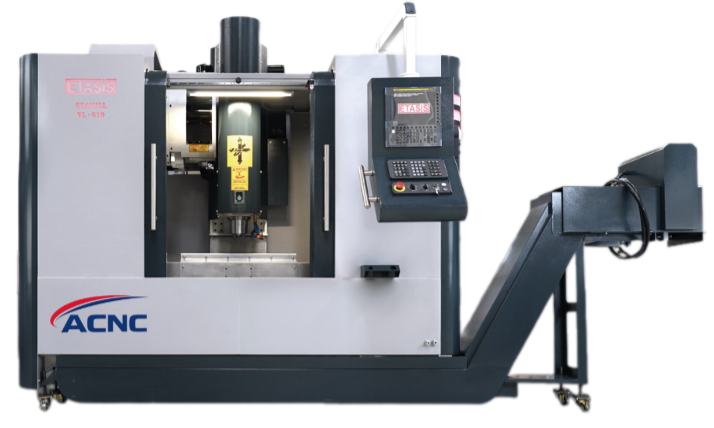

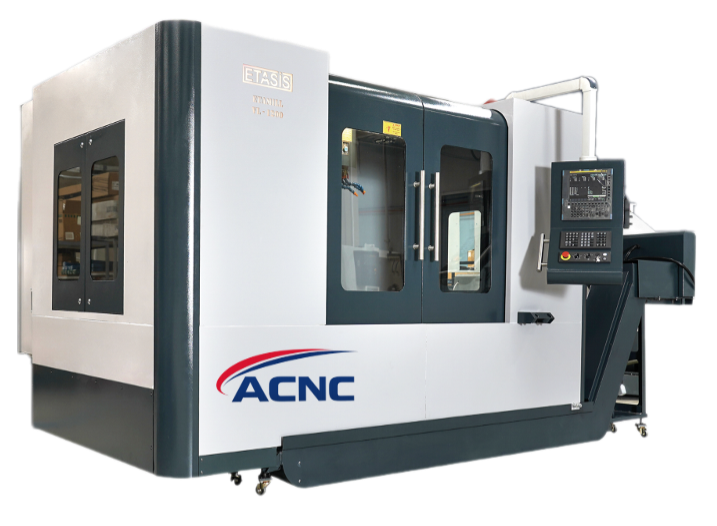

ETAMILL VMC SERİSİ / DİKEY İŞLEME MERKEZİ
| TEKNİK ÖZELLİKLER | BİRİM | VL 610 | VL 1000 | VL 1200 | VL 1300 | VL 1600 |
|---|---|---|---|---|---|---|
| TABLA | ||||||
| TABLA BOYUTU | mm | 800x450 | 1200x500 | 1300x600 | 1450x700 | 1750x700 |
| T-OLUK BOYUTU | boyut/adet/mesafe | 18x3x100 | 18x5x100 | 18x5x100 | 18x5x100 | 18x5x125 |
| MAKS. TABLA YÜKÜ | kg | 400 | 500 | 1000 | 1200 | 1200 |
| HAREKET | ||||||
| X EKSENİ HAREKETİ | mm | 610 | 1020 | 1200 | 1300 | 1600 |
| Y EKSENİ HAREKETİ | mm | 460 | 510 | 610 | 710 | 710 |
| Z EKSENİ HAREKETİ | mm | 510 | 560 | 610 | 710 | 710 |
| MİL BURNU - YÜZEY ARASI | mm | 125–635 | 150–710 | 150–760 | 130–830 | 130–830 |
| MİL | ||||||
| MİL KONİSİ | BBT40 | BBT40 | BBT40 | BBT40 | BBT40 | |
| MİL DEVRİ | dev/dak | 10000 | 10000 | 10000 | 10000 | 10000 |
| AKTARIM | DİREKT SÜRÜCÜ | DİREKT SÜRÜCÜ | DİREKT SÜRÜCÜ | DİREKT SÜRÜCÜ | DİREKT SÜRÜCÜ | |
| İLERLEME HIZI | ||||||
| HIZLI İLERLEME XYZ | m/dak | 30/30/24 | 36/36/30 | 36/36/30 | 24/24/20 | 24/24/20 |
| KESME İLERLEMESİ | m/dak | 15 | 15 | 15 | 15 | 15 |
| MOTOR | ||||||
| MİL MOTORU | kW | 11 | 11 | 11 | 18.5 | 18.5 |
| XYZ EKSEN MOTORU | kW | 3/3/3 | 3/3/5 | 3/3/5 | 4/4/6 | 4/4/6 |
| OTOMATİK TAKIM DEĞİŞTİRİCİ | ||||||
| TAKIM DEPOLAMA KAPASİTESİ | ARM24 | ARM24 | ARM24 | ARM24 | ARM24 | |
| MAKS. TAKIM ÇAPI | mm | 80 | 80 | 80 | 80 | 80 |
| MAKS. TAKIM UZUNLUĞU | mm | 300 | 300 | 300 | 300 | 300 |
| MAKS. TAKIM AĞIRLIĞI | kg | 7 | 8 | 8 | 8 | 8 |
| DİĞER ÖZELLİKLER | ||||||
| KONUM DOĞRULUĞU | mm | 0.005/300mm | 0.005/300mm | 0.005/300mm | 0.005/300mm | 0.005/300mm |
| TEKRARLANABİLİRLİK DOĞRULUĞU | mm | 0.003/300mm | 0.003/300mm | 0.003/300mm | 0.003/300mm | 0.003/300mm |
| SOĞUTMA POMPASI | kW | 0.55 | 0.55 | 0.55 | 0.55 | 0.55 |
| YAĞLAMA | kW | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 |
| HAVA KAYNAĞI | bar | 6 | 6 | 6 | 6 | 6 |
| GÜÇ KAYNAĞI | kW | 15 | 15 | 20 | 15 | 20 |
| MAKİNE BOYUTLARI (UxGxY) | mm | 4110x1990x2900 | 4250x2100x3140 | 4660x2370x3160 | 4950x2380x3250 | 5675x2400x3250 |
| MAKİNE AĞIRLIĞI | kg | 4000 | 6100 | 7000 | 8350 | 10000 |
| CNC KONTROL | SIEMENS / FANUC / MITSUBISHI | SIEMENS / FANUC / MITSUBISHI | SIEMENS / FANUC / MITSUBISHI | SIEMENS / FANUC / MITSUBISHI | SIEMENS / FANUC / MITSUBISHI | |
VMC Serisi CNC Dikey İşleme Merkezleri hakkında detaylı bilgi için teknik ekibimizle iletişime geçin
