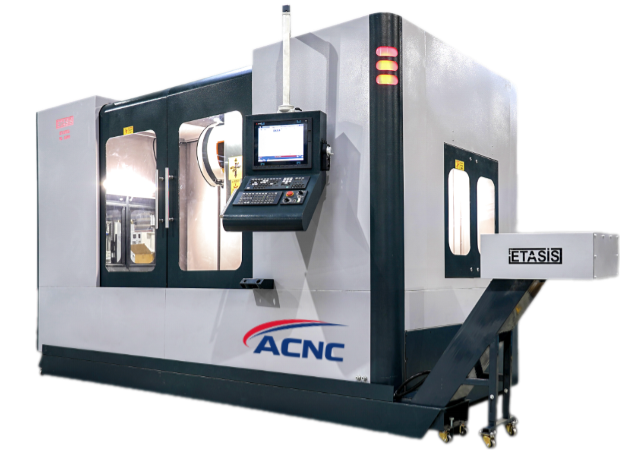

CNC Dikey İşleme Merkezi Yeni Serimiz, Mehanit döküm gövde yapısı ve tüm eksenlerde mutlak enkoder teknolojisi ile üstün hassasiyet ve rijitlik sunar. VL 850, VL 1100, VL 1500 ve VL 1800 modelleri ile çeşitli üretim ihtiyaçlarına cevap veren bu seri, kompakt tasarımı ve güçlü performansı ile modern atölyeler için ideal çözümdür.
Yeni Seri CNC Dikey İşleme Merkezleri, Mehanit döküm gövde yapısı ile maksimum rijitlik ve üstün titreşim sönümleme özelliği sunar. Tüm eksenlerde bulunan mutlak enkoder teknolojisi, sıfır referanslama ihtiyacı ile anında başlama ve yüksek konum doğruluğu sağlar. Bu özellik, üretim sürelerini kısaltır ve operasyonel verimliliği artırır.
Mitsubishi, Fanuc veya Siemens kontrol ünitesi seçenekleri ile kullanıcı tercihlerine göre özelleştirilebilen bu makineler, 24 takım kapasiteli otomatik takım değiştirici (ATC) sayesinde kesintisiz çalışma imkanı sunar. Kablosuz el kumandası ile kolay operasyon ve BBT40/BBT50 koni seçenekleri ile çeşitli işleme uygulamalarına uyum sağlar.
Kompakt tasarımı ve güçlü performansı ile Yeni Seri, hassas parça üretimi, kalıp imalatı ve karmaşık işleme operasyonları için mükemmel bir çözümdür. Özellikle VL-1800 ve VL-1500 modellerinde opsiyonel dişli kutusu ile daha yüksek tork kapasitesi elde edilebilir.
Maksimum rijitlik ve üstün titreşim sönümleme sağlayan Mehanit döküm gövde yapısı ile hassas işleme kalitesi
Tüm eksenlerde mutlak enkoder ile sıfır referanslama olmadan anında başlama ve yüksek konum doğruluğu
Mitsubishi, Fanuc veya Siemens kontrol ünitesi seçenekleri ile operasyonel tercihlerinize göre özelleştirme imkanı
Yüksek kapasiteli otomatik takım değiştirici ile kesintisiz çalışma ve operasyonlar arasında hızlı geçiş
Kolay operasyon ve makine kontrolü için ergonomik kablosuz el kumandası
BBT40/BBT50 koni seçenekleri ile direkt tahrikli iş mili ve yüksek hassasiyet
YENİ SERİ / DİKEY İŞLEME MERKEZİ
| TEKNİK ÖZELLİKLER | BİRİM | VL 850 | VL 1100 | VL 1500 | VL 1800 |
|---|---|---|---|---|---|
| TABLA | |||||
| TABLA BOYUTU | mm | 1000×510 | 1380×600 | 1700×800 | 2000×900 |
| T-YIVU BOYUTU [boyut/adet/mesafe] | - | - | - | - | 5×22×164 |
| MAKS. TABLA YÜKÜ | kg | 600 | 1000 | 1200 | 1800 |
| HAREKET MESAFELERİ | |||||
| X HAREKET MESAFESİ | mm | 850 | 1100 | 1500 | 1800 |
| Y HAREKET MESAFESİ | mm | 500 | 650 | 800 | 900 |
| Z HAREKET MESAFESİ | mm | 550 | 650 | 750 | 740 |
| MİL BURNU-YÜZEY ARASI | mm | 140–690 | 140–790 | 150–900 | 95–835 |
| MİL | |||||
| MİL KONİSİ | - | BBT40 | BBT40 | BBT40 | BBT50 |
| MİL DEVRİ | rpm | 10.000 | 10.000 | 10.000 | 8.000 |
| AKTARIM | - | DİREKT SÜRÜCÜ | DİREKT SÜRÜCÜ | DİREKT SÜRÜCÜ | KAYIŞ |
| İLERLEME | |||||
| HIZLI İLERLEME HIZI XYZ | m/dak | 36/36/25 | 36/36/30 | 30/30/24 | 24/24/20 |
| KESME İLERLEME HIZI | m/dak | 15 | 15 | 15 | 10 |
| MOTOR | |||||
| MİL MOTORU | kW | 15 | 15 | 18.5 | 18.5 |
| XYZ EKSEN MOTORU | kW | 3 / 3 / 5 | 3 / 3 / 5 | 4 / 4 / 6 | 4 / 4 / 6 |
| OTOMATİK TAKIM DEĞİŞTİRİCİ | |||||
| TAKIM DEPOLAMA KAPASİTESİ | - | 24 | 24 | 24 | 30 |
| MAKS. TAKIM ÇAPI | mm | 80 | 80 | 80 | 100 |
| MAKS. TAKIM UZUNLUĞU | mm | 300 | 300 | 300 | 300 |
| MAKS. TAKIM AĞIRLIĞI | kg | 8 | 8 | 8 | 9 |
| DİĞER ÖZELLİKLER | |||||
| KONUM DOĞRULUĞU | mm | 0.005 / 300mm | 0.005 / 300mm | 0.005 / 300mm | 0.005 / 300mm |
| TEKRARLANIRLIK DOĞRULUĞU | mm | 0.003 / 300mm | 0.003 / 300mm | 0.003 / 300mm | 0.003 / 300mm |
| MAKİNE AĞIRLIĞI | kg | 5500 | 7500 | 9500 | 16000 |
| CNC KONTROL | - | SIEMENS / FANUC / MITSUBISHI | |||
YENİ SERİ BOYUTLARI
| MODEL | A | B | C | D | E | F | Hmaks |
|---|---|---|---|---|---|---|---|
| VL 610 | 1980 | 3920 | 1300 | 2710 | 2100 | 1000 | 3110 |
| VL 850 | 2130 | 3980 | 1300 | 2840 | 2210 | 1000 | 3130 |
| VL 1000 | 2100 | 4010 | 1300 | 2950 | 2220 | 1000 | 3120 |
| VL 1100 | 2390 | 4350 | 1300 | 3530 | 2320 | 1000 | 3250 |
| VL 1200 | 2360 | 4380 | 1300 | 3360 | 2245 | 1000 | 3180 |
| VL 1300 | 2390 | 4360 | 1300 | 3360 | 2370 | 1000 | 3390 |
| VL 1500 | 2830 | 4010 | 1300 | 4300 | 2710 | 1000 | 3400 |
| VL 1600 | 2310 | 4320 | 1300 | 4380 | 2370 | 1000 | 3390 |
| VL 1800 | 3220 | 4280 | 1300 | 4970 | 2810 | 1000 | 3540 |
Yeni Seri CNC Dikey İşleme Merkezleri hakkında detaylı bilgi için teknik ekibimizle iletişime geçin
